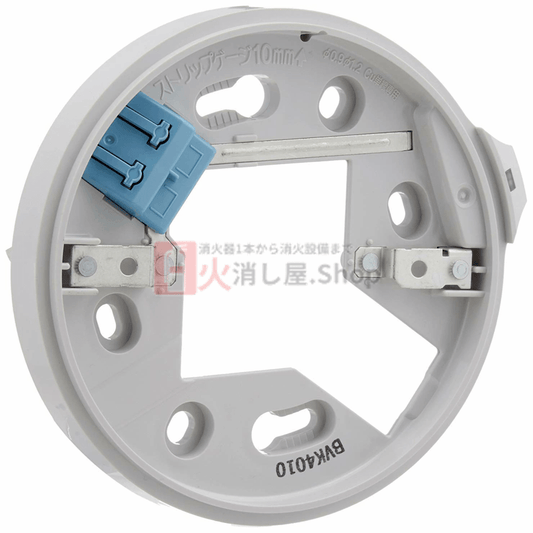

▼対応ベース「パナソニック　確認灯付速結式感知器ベース（コネクタなし）　BVK4010」▼ 商品ページはこちら ■ 差動式スポット型感知器とは 差動式スポット型感知器は、周囲の温度が急激に上昇したときに作動する熱感知器です。火災による急激な温度上昇を感知して発報するため、緩やかな温度変化（暖房・調理など）では誤作動しにくいのが特徴です。事務所・会議室・共用廊下・倉庫・工場など、一般的な室内環境への設置に適しています。 ■ 2種とは 感知器の「種」は感度のランクを示します。2種は標準的な感度で、一般的な居室・オフィス・倉庫など多くの用途に対応します。設置場所の用途や消防法上の要件に応じて、適切な種別をご選択ください。 ■ 設置・施工上の注意点 本製品はヘッド単体での販売となります。施工には感知器ベース（BVK4010等）が別途必要です。対応ベースは複数ありますので、既設仕様を事前にご確認ください。型番が不明な場合はお気軽にお問い合わせください。 ■ 国家検定について 本製品は国家検定型式（感第60〜21号）を取得しており、自動火災報知設備用として使用される製品です。設置可否は設計図書・消防設備士等にご確認ください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様からの大量注文・お見積りに対応しております。お問い合わせページよりお気軽にご相談ください。 ■ 仕様 種別 熱感知器、差動式スポット型 種類 2種ヘッド 使用温度範囲 -10〜50℃ 定格 DC30V・100mA 国家検定型式番号 感第60〜21号 対応ベース BVK4010等（別売）。既設仕様は事前要確認

▼「パナソニック　差動式スポット型感知器 2種ヘッド　BV42208K」に対応▼ 商品ページはこちら ●商品詳細〇仕様　 2線式，露出型，コネクタなし，確認灯付速結式※感知器は付属しておりません。

■ 差動式スポット型感知器とは 差動式スポット型感知器は、周囲の温度が急激に上昇したときに作動する熱感知器です。火災による急激な温度上昇を感知して発報するため、暖房・調理など緩やかな温度変化では誤作動しにくい特性を持ちます。事務所・会議室・共用廊下・倉庫・マンション居室など、一般的な室内環境に広く使用されています。 ■ 2種の特性と選定基準 感知器の「種」は感度のランクを示します。2種は標準的な感度で、オフィス・倉庫・共用部など多くの一般的な用途に対応します。設置場所の用途・天井高・消防法上の設置基準に応じて適切な種別をご選択ください。 ■ 施工方法・取付仕様について DSC-2は機種の構造上、施工方法が一般的なヘッド＋ベース型と異なる場合があります。既設仕様をご確認のうえご選定ください。取付方法の詳細はお気軽にお問い合わせください。 ■ 国家検定について 本製品は国家検定型式を取得しており、自動火災報知設備用として使用される製品です。設置可否は設計図書・消防設備士等にご確認ください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様からの大量注文・お見積りに対応しております。複数台・複数現場への一括納品など、お問い合わせページよりお気軽にご相談ください。 ■ 仕様 種別 熱感知器、差動式スポット型 種類 2種ヘッド 色 ホワイトアイボリー 質量 145g 使用温度範囲 -10〜50℃ 定格 DC24V・100mA 使用電圧範囲 DC15〜33V 国家検定型式番号 感第1〜48号 感知器ベース 別売り（施工方法は事前確認推奨）

■ 公称作動温度70℃について 定温式スポット型感知器の「公称作動温度」は、その感知器が作動する温度の目安を示します。70℃タイプは、通常環境よりやや高温になりやすい厨房周辺・乾燥室・暖房設備近傍などに適しています。設置環境の最高予想温度に合わせた温度タイプをご選択ください。 ■ 防水型について 防水型感知器は、湿気・水蒸気・水はねが生じる環境への設置に対応した仕様です。厨房・食品工場・浴室・洗面所・屋内駐車場・屋外軒下など、通常の感知器では耐久性が懸念される場所に使用されます。消防法上の設備仕様および設置基準を確認のうえご選定ください。 ■ 1種の特性 感知器の「種」は感度区分を示します。1種は感度が高く、設計仕様書で1種の設置が指定されている区画に使用します。設計仕様・消防法令に従い適切な種別を選定してください。 ■ 設置・施工時の確認事項 本製品は感知器ヘッド単体での販売です。防水型は取付方法・適合部材が通常タイプと異なる場合があります。施工前に仕様図・取付説明書をご確認のうえご発注ください。詳細は当店へお問い合わせください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 熱感知器、定温式スポット型 種類 1種ヘッド（防水型） 公称作動温度 70℃ 使用温度範囲 -10〜50℃ 定格 DC30V・100mA 国家検定型式番号 感第1〜56号 感知器ベース 別売り（防水型：取付方法・適合部材は仕様図をご確認ください）

■ 光電式スポット型感知器とは 光電式スポット型感知器は、発光素子と受光素子を組み合わせた構造を持ち、煙の侵入によって光の散乱が生じることで作動します。熱感知器と異なり、火災初期のくすぶり段階での発報が可能です。煙が発生しやすい事務所・廊下・エレベーターホールなどに適しています。 ■ 非蓄積型について 感知器には「蓄積型」と「非蓄積型」があります。非蓄積型は、煙を感知した瞬間に即時発報する仕様です。受信機側で蓄積機能を設けることで誤作動を防止する設計が一般的です。受信機の仕様に合わせて選定してください。 ■ 2種の特性 光電式スポット型感知器の「2種」は、煙濃度10%/mで作動する標準感度タイプです。廊下・共用部・エレベーターホールなどに幅広く使用されます。なお、3種については感知スピードが遅いため、防火シャッター・防火戸などの連動用途で採用されるケースがあります。また、階段・傾斜路においても2種が使用されるケースがほとんどです。 ■ 施工上の注意 本製品は感知器ヘッド単体での販売です。施工には対応する感知器ベースが別途必要です。既設ベースとの互換性を確認のうえご発注ください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 煙感知器、光電式スポット型 仕様 非蓄積型 種類 2種ヘッド 色 グレー 質量 110g 使用温度範囲 -10〜50℃ 定格 DC24V・100mA 使用電圧範囲 DC15〜33V 国家検定型式番号 感第15〜32号 感知器ベース 別売り

※ 本製品はDFG-1W70L・DFG-1W70LK・DFG-1W70LKJの後継機種です。モデルチェンジにより施工上の変更点があります。詳細は下記「懸念点」および「施工上の必須確認事項」をご確認ください。 ■ 後継品・モデルチェンジについて 本製品は DFG-1W70L・DFG-1W70LK・DFG-1W70LKJ の後継品です。動作原理がメカ式（バイメタル）からサーミスタ（半導体）式に変更されています。互換性の詳細については当店へお問い合わせください。 ■ 定温式スポット型感知器とは 定温式スポット型感知器は、周囲の温度が設定温度（公称作動温度）に達したときに作動する熱感知器です。温度の「上昇速度」ではなく「到達温度」で発報するため、厨房・乾燥室・ボイラー室など通常から温度が高い環境でも誤作動しにくいのが特徴です。 ■ 防水型について 本製品は防水型のため、湿気・水蒸気・水はねが発生する環境への設置に適しています。厨房・浴室・洗面所・駐車場・屋外に近い場所など、一般型では対応が難しい設置場所に採用されています。 ■ 1種とは 感知器の「種」は感度のランクを示します。1種は2種より高感度で、設計仕様書で1種が指定されている区画への設置に使用されます。設置場所の用途・消防設備設計仕様に応じてご確認ください。 ■ 2灯式作動表示灯について 本製品（DFVシリーズ）は従来品より作動表示灯を増設し、2灯式となりました。作動した感知器の視認性が向上し、現場での素早い確認が可能です。 ■ モデルチェンジに伴う施工上の必須確認事項 ①S端子容量が60mAから20mAに変更されています。既設中継器CPK-1・CPK-2を使用している場合はCPK-3への交換が必要です。②自己保持機能が搭載されているため、中継器CPL-1・インターホンへは接続しないでください（復旧不可となります）。③接続個数制限があります（最大60個/回線）。P型・R型受信機とも回線ごとの終端種別によって接続可能数が異なります。④防水型のため通常のベース仕様と異なる構造となっています。施工前に既設仕様の事前確認を推奨します。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様からの大量注文・お見積りに対応しております。 ■ 仕様 種別 熱感知器、定温式スポット型 種類 1種ヘッド（防水型） 後継元型番 DFG-1W70L・DFG-1W70LK・DFG-1W70LKJ 動作原理 サーミスタ式（半導体式） 移報端子（S端子） 有（容量：20mA ※旧品は60mA） 自己保持 有 ベース ベースなし（防水型） 質量 80g...

  ■ 定温式スポット型感知器（特種）とは 定温式スポット型感知器は、周囲温度が公称作動温度に達したときに作動する熱感知器です。「特種」は感度区分の中で最も高感度なランクで、設計仕様書で特種が指定されている区画への設置に使用されます。 ■ 公称作動温度60℃について 本製品の公称作動温度は60℃です。一般的な定温式感知器（1種・70℃など）と比べて低い温度で作動するため、厳密な温度管理が必要な区画や、より早期の発報が求められる場所に適しています。設置場所の設計温度条件を確認のうえご選定ください。 ■ 自己保持型について 本製品は「自己保持型」です。一度発報すると、手動でリセットするまで発報状態を維持します。設備の設計仕様・受信機との組み合わせを確認のうえご使用ください。 ■ 施工・発注時の確認事項 本製品は感知器ヘッド単体での販売です。施工には対応する感知器ベースが別途必要です。自己保持型への受信機対応可否を設計仕様書で確認してください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 自己保持型熱感知器、定温式スポット型 種類 特種ヘッド 公称作動温度 60℃ 使用温度範囲 -10〜40℃ 定格 DC24V・50mA 国家検定型式番号 感第2021〜37号 感知器ベース 別売り

  ■ 自己保持型感知器とは 「自己保持型」は、一度発報すると手動でリセットするまで発報状態を維持するタイプです。非自己保持型（復旧型）は、火災原因が除かれれば自動的に復旧します。受信機の仕様・設備設計に応じて正しく選定することが重要です。 ■ 差動式スポット型感知器（2種）について 差動式スポット型感知器は、周囲温度の急激な上昇を感知して発報する熱感知器です。2種は標準的な感度区分で、一般的な事務所・会議室・倉庫・工場など幅広い場所に対応します。暖房・調理による緩やかな温度上昇では誤作動しにくい特性を持ちます。 ■ BV42208Kとの違い BV42208K（差動式2種）は非自己保持型、本製品 BV429212 は自己保持型です。外観は類似していますが動作仕様が異なります。設計仕様書で自己保持型の指定があるかを必ず確認のうえご発注ください。 ■ 施工上の注意 本製品は感知器ヘッド単体での販売です。施工には対応する感知器ベースが別途必要です。既設ベースの互換性・受信機の自己保持対応を確認してください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 自己保持型熱感知器、差動式スポット型 種類 2種ヘッド 使用温度範囲 -10〜50℃ 定格 DC24V・100mA 国家検定型式番号 感第2021〜35号 感知器ベース 別売り

  ■ 定温式・防水・1種・70℃の組み合わせ 本製品は、定温式（到達温度で作動）・防水型・1種（高感度）・70℃（公称作動温度）という4つの特性を組み合わせたモデルです。厨房・浴室・洗面所・屋内駐車場・食品工場など、高温かつ湿気が多い環境での使用に適しています。 ■ 1種・70℃の設置基準 定温式スポット型感知器1種は、設計仕様書で1種が指定されている区画への設置に使用されます。公称作動温度70℃は、最高予想温度が50℃以下の環境に適合します（設置環境の最高予想温度より20℃以上高い温度設定が必要という基準による）。 ■ 自己保持型とBV4131Kとの違い BV4131K（同仕様・非自己保持型）は、火災原因が除かれると自動復旧します。本製品 BV419122K は自己保持型で、手動リセットが必要です。設備設計書・受信機仕様を確認のうえ選定してください。 ■ 施工上の注意 本製品は感知器ヘッド単体での販売です。防水型は取付方法・適合部材が通常タイプと異なる場合があります。施工前に仕様図・取付説明書をご確認のうえご発注ください。詳細は当店へお問い合わせください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 自己保持型熱感知器、定温式スポット型 種類 1種ヘッド（防水型） 公称作動温度 70℃ 使用温度範囲 -10〜50℃（※メーカー仕様書で要確認） 定格 DC24V・50mA（※メーカー仕様書で要確認） 国家検定型式番号 感第2021〜42号（※メーカー仕様書で要確認） 感知器ベース 別売り（防水型：取付方法・適合部材は仕様図をご確認ください）

■ BV455818（3種）との違い・注意事項 BV454818（本製品）は光電式スポット型感知器の「2種」、BV455818は「3種」です。両者は設置目的が根本的に異なります。BV455818は防火シャッター・防火戸などの連動用途、BV454818は廊下・階段室・共用部などへの早期火災検知用で採用されるケースが多い製品です。設計図書・消防設備仕様書の種別指定を確認のうえ、適切な製品をご選定ください。 ■ 光電式スポット型感知器の特徴 光電式スポット型感知器は、内部に発光素子と受光素子を配置し、煙粒子が光を散乱させる原理で作動します。くすぶり型火災や初期段階の煙に有効で、廊下・共用部・エレベーターホールなどに広く使用されます。 ■ 2種について 光電式スポット型感知器の「2種」は、煙濃度10%/mで作動する標準感度区分です。廊下・階段室・共用部など幅広い場所に対応する汎用的な種別です。 ■ 材質・構造 本体は変形ポリカーボネイト製で軽量かつ耐衝撃性に優れています。端子部はりん青銅板、防虫網はポリエステル製を採用しており、虫の侵入による誤作動を防ぐ設計となっています。 ■ ベースについて 本製品は感知器ヘッド単体での販売です。施工には対応する感知器ベースが別途必要となります。既設ベースとの互換性を必ずご確認のうえご発注ください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 煙感知器、光電式スポット型 種類 2種ヘッド 本体材質 変形ポリカーボネイト 端子材質 りん青銅板 防虫網材質 ポリエステル 色 グレー 質量 84g 使用温度範囲 -10〜50℃ 定格 DC24V・100mA 国家検定型式番号 感第24〜30号 感知器ベース 別売り

  ■ 3種の特性と主な設置場所 光電式スポット型感知器の「3種」は感知スピードが遅いため、防火シャッター・防火戸などの連動用途で採用されるケースがあります。また、階段・傾斜路においても2種が使用されるケースがほとんどです。設置場所は設計図書・消防設備仕様書で必ずご確認ください。 ■ SLV-2（2種）との使い分け SLV-2（2種）は煙濃度10%/mで作動する標準感度タイプで、廊下・共用部・エレベーターホールなどに幅広く使用されます。一方、SLV-3（3種）は感知スピードが遅いため、防火シャッター・防火戸などの連動用途で採用されるケースがあります。階段・傾斜路においても2種が使用されるケースがほとんどです。設計図書・消防設備仕様書の種別指定を確認のうえご選定ください。 ■ 光電式スポット型感知器の仕組み 光電式スポット型感知器は、発光部と受光部を内蔵し、煙粒子が光を散乱させることで作動します。熱感知器では感知できない初期段階の煙・くすぶり火災への対応が可能です。 ■ 施工・発注時の注意 本製品は感知器ヘッド単体での販売です。施工には対応する感知器ベースが別途必要となります。既設ベースとの互換性確認を必ず事前に行ってください。 ■ 法人・大量注文対応 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 煙感知器、光電式スポット型 仕様 非蓄積型 種類 3種ヘッド 主な用途 防火シャッター・防火戸の連動用途 色 グレー 質量 110g 使用温度範囲 -10〜50℃ 定格 DC24V・100mA 使用電圧範囲 DC15〜33V 国家検定型式番号 感第15〜33号 感知器ベース 別売り

※ 本製品は熱感知器（差動式スポット型感知器）です。煙感知器ではありませんのでご注意ください。 ■ 防水型差動式感知器の用途 本製品は熱感知器（差動式スポット型感知器）です。温度の急激な上昇で発報しますが、通常タイプは湿気・水気に弱い場合があります。BV429222K は防水仕様のため、駐車場・機械室・食品工場・厨房に隣接する場所など、水気が多い環境でも安定した動作が期待できます。 ■ 差動式2種の特性 差動式スポット型感知器の「2種」は標準的な感度区分で、急激な温度上昇を感知して発報します。緩やかな温度上昇（暖房など）では誤作動しにくい特性を持ちます。 ■ 自己保持型について 本製品は自己保持型です。一度発報すると手動リセットまで発報状態を維持します。受信機との整合性・設備設計仕様を確認のうえご使用ください。 ■ 施工・発注上の注意 本製品は感知器ヘッド単体での販売です。防水型は取付方法・適合部材が通常タイプと異なる場合があります。施工前に仕様図・取付説明書をご確認のうえご発注ください。詳細は当店へお問い合わせください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 自己保持型熱感知器、差動式スポット型 種類 2種ヘッド（防水型） 使用温度範囲 -10〜50℃（※メーカー仕様書で要確認） 定格 DC24V・100mA（※メーカー仕様書で要確認） 感知器ベース 別売り（防水型：取付方法・適合部材は仕様図をご確認ください）

  ■ BV454818（2種）との違い・注意事項 BV455818は光電式スポット型感知器の「3種」です。BV454818（2種）とは種別が異なるため設置目的が根本的に違います。BV455818は防火シャッター・防火戸などの連動用途、BV454818は廊下・階段室・共用部などへの早期火災検知用で採用されるケースが多い製品です。設計図書・消防設備仕様書の種別指定を必ずご確認ください。 ■ 光電式スポット型感知器の特徴 光電式スポット型感知器は、発光部と受光部を内蔵し、煙粒子による光の散乱を感知して発報します。熱感知器が対応できないくすぶり型火災の初期段階でも有効です。 ■ 3種の特性 光電式スポット型感知器の「3種」は感知スピードが遅いため、防火シャッター・防火戸などの連動用途で採用されるケースがあります。また、階段・傾斜路においても2種が使用されるケースがほとんどです。 ■ 施工上の注意 本製品は感知器ヘッド単体での販売です。施工には別売りの感知器ベースが必要です。既設ベースとの互換性を確認のうえご発注ください。 ■ 法人・大量注文について 設備業者・ビル管理会社・工事会社など法人のお客様の大量注文・お見積りに対応しております。 ■ 仕様 種別 煙感知器、光電式スポット型 種類 3種ヘッド 仕様 非蓄積型 主な用途 防火シャッター・防火戸の連動用途 色 グレー 使用温度範囲 -10〜50℃ 定格 DC24V・100mA 感知器ベース 別売り
